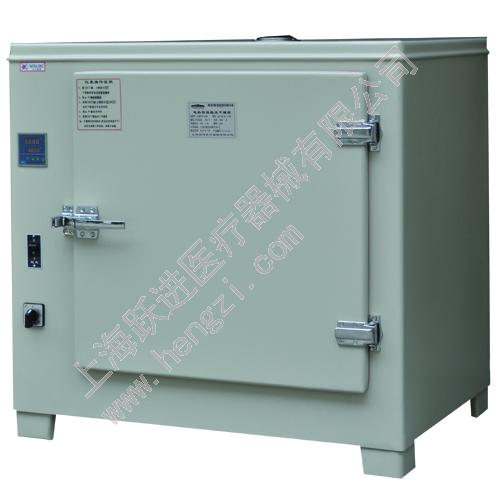

遠紅外快速干燥箱
適用范圍
該產品采用高效、低耗的遠紅外加熱技術，對快速干燥工作和測試樣
品都有良好效果，可廣泛應用于工業。農業、醫療和科研項目及實驗室。
結構特點
>該產品由箱體、遠紅外加熱輻射器、溫度調節器、電路控制部分等。
>溫度控制采用微電腦智能控溫儀控溫。
>使用選溫開關，可根據加熱速度和使用溫度合理選擇檔次。
YHG- Ⅱ還具有以下特點：
>造型新穎美觀大方。
>門與箱體采用硅橡膠密封圈，密封性能良好。
>外門設有方型觀察窗，便于觀看工作室內物品。
|
指數型號 |
內室尺寸 |
外形尺寸 |
額定功率 |
擱板（塊） |
凈重/毛重 |
包裝箱尺寸 |
溫控范圍 |
電源電壓 |
|
長(L)x 寬(W)x 高(H) |
長(L)x 寬(W)x 高(H) |
長(L)x 寬(W)x 高(H) |
||||||
|
YHG-300-S |
30x30x35 |
62x42x65 |
1400 |
2 |
36/56 |
75x57x84 |
50-300℃ |
220V 50Hz |
|
YHG-400-S |
40x40x45 |
72x52x75 |
2000 |
2 |
51/81 |
85x67x94 |
||
|
YHG-500-S |
50x50x55 |
82x62x85 |
2800 |
3 |
76/111 |
95x77x104 |
||
|
YHG-600-S |
60x60x75 |
92x92x105 |
4000 |
3 |
111/151 |
105x87x124 |
||
|
YHG-400-BS-II |
40x40x45 |
73x45x71 |
2000 |
2 |
51/81 |
86x60x90 |
50-250℃ |
|
|
YHG-500-BS-II |
50x50x55 |
83x55x81 |
2800 |
3 |
76/111 |
96x70x100 |
||
|
YHG-600-BS-II |
60x60x75 |
93x65x91 |
4000 |
3 |
111/151 |
106x80x110 |
二．溫度控制器：
特色說明
(1) 溫度傳感器 溫度： DIN A 級Φ5mm SUS 不銹鋼制PT 100×1 支。
(2) 溫度控制方式 P.I.D自動演算+ Fuzzy 控制。
(3) 溫度轉換 采微電腦線性補償校正。
(4) 顯示界面 LED數碼管顯示，按鍵輸入方式。
(5) 定時范圍 1. 1~9999分鐘 ；2.無定時連續運行
(6) 人性化操作
a. 自動控制 溫度電熱輸出功率調整，P.I.D微積分控制… 等。
b. 安全自檢 主要系統部件安全自檢， 當有異常發生時經由控制器指示狀態并停止加熱。
主要功能
(1) 溫度顯示精度 0.1℃ 。
(2) 溫度控制精度 ± 0.1℃ 。
(3) 偏差值校正 溫度偏差值補償、校正功能。
(4) I/O 自檢 安全自檢功能， 異常發生時自動斷電保護及故障指示。
(5) 自動演算 微電腦自動演算P.I.D. ，配合固態繼電器功率控制，使溫度控制更為精確 （比例、積分、微分＋固態繼電器控制方式)。
(6) 溫度上下限保護 可設定溫度保護上下限。
(7) 保護裝置 控制器監視安全保護系統及預防式的故障自檢控制。
三．結構與材質：
(1) 內箱材質
S型：鐵板+高溫漆噴涂處理
SB型/SB-II型： SUS-304不銹鋼鏡面板
(2) 外部材質 SPCC 冷軋鋼板靜電粉體烤漆處理。
(3) 保溫材質 超細玻璃纖維棉。
(4) 箱門
a. 內門
鋼化玻璃內門。
SB-II型：多層中空鋼化玻璃視窗。
b. 開啟方向 單開門設計，由左側往右側開啟方式。
(5) 擱板
YHG-300-S、YHG-400-S不銹鋼條柵擱板×2 塊; YHG-500-S、YHG-600-S不銹鋼條柵擱板×2 塊 ; 每層可調高度50 ㎜。
SB-II型：YHG-400-BS-II不銹鋼條柵擱板×2 塊; YHG-500-BS-II、YHG-600-BS-II不銹鋼條柵擱板×2 塊 ; 每層可調高度50 ㎜。
四．溫度電熱及循環：
(1) 加熱方式 自然對流+熱輻射。
(2) 加熱系統 微電腦智能型自動控制電熱功率平衡調溫+遠紅外石英管加熱器。
五．安全保護裝置：
(1) 斷路器 小型開關斷路器。
(2) 控制器內部保護
a. 溫度傳感器 斷路或短路(超量程)。
b. 超溫保護 設定溫度的高溫保護設定。
(3) 故障異常報警 故障異常發生時，自動斷電熱保護，發出報警音。
六．附件：
（1）. 含產品使用說明書、簡易故障排除說明、產品維護說明×1。
（2）. 保險絲×1
（3）. 合格證×1
七．周?chē)h(huán)境： 可容許使用的環境溫度范圍：5~40 ℃ ，**佳性能的環境溫度范圍：15~30 ℃。
