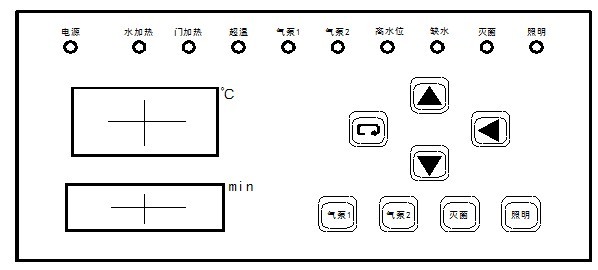

1.   面板示意圖參照圖。(配用儀表,CO2溫度控制器)




2.   面板右邊為一組按鍵，功能分別如下：
1)   功能鍵:儀表上電后，按一下此鍵可進入溫度設定狀態；按此鍵5秒后可進入其他參數設定狀態；當儀表進入設定狀態時，數碼管末位處于閃爍狀態。
2)   氣泵1鍵：按一下該鍵，則氣泵1接通，再按一下，則氣泵1斷開。
3)   氣泵2鍵：按一下該鍵，則氣泵2接通，再按一下，則氣泵2斷開。
4)   滅菌鍵：按一下該鍵，室內殺菌燈亮，再按一下，則殺菌燈滅。
5)   照明鍵：按一下該鍵，則照明燈亮，再按一下，則照明燈滅。
6)   ▲鍵：該鍵為加數鍵。在設定參數時，按該鍵選中位數值加1。
7)   ▼鍵：該鍵為減數鍵。在設定參數時，按該鍵選中位數值減1。
8)   ?鍵：該鍵為左移鍵。設定參數時，該鍵可以移動設定數據位。在開機狀態，按一下該鍵，可以查看門內溫度。
9)   注：設定完參數后，一定要按鍵才能將設定的參數寫入內存。
3.   操作說明：
1)   運行時溫度窗口(上排)顯示箱內溫度。時間窗口(下排)顯示剩余時間(時間設定為0時,時間窗口顯示設定溫度),當剩余時間減到0時,顯示end ，運行結束。運行結束時，按一下重新開始運行。
2)   設定箱內溫度、運行時間,步驟如下：① 按鍵，上排數碼管顯示設定溫度，末位處于閃爍狀態→ ②使用▼、▲、?,修改好參數后→ ③再按鍵，下排數碼管顯示設定時間，→ ④使用▼、▲、?,修改時間參數后→ ⑤按鍵將參數寫入到內存中，退出設定狀態，返回運行狀態。
3)   設定其他參數步驟如下：① 按鍵大約5秒，進入其他參數設定狀態，上排數碼管顯示各參數符號，下排數碼管顯示參數設定值，末位處于閃爍狀態→ ②使用▼、▲、?,修改好參數后→ ③按鍵，將當前修改參數保存，并調出下一參數，如此循環，→ ④設定完成時，按鍵大約5秒，退出設定狀態，返回運行狀態。
4)   設定PID參數步驟如下：① 按鍵大約5秒，先進入其他參數設定狀態，再按?鍵大約5秒，進入PID參數設定狀態，上排數碼管顯示各參數符號，下排數碼管PID參數值，末位處于閃爍狀態→ ②使用▼、▲、?,修改好參數后→ ③按鍵，將當前修改參數保存，并調出下一參數，如此循環，→ ④設定完成時，按鍵大約5秒，退出設定狀態，返回運行狀態。
5)   查看門內溫度： 在運行狀態，按一下? ，溫度顯示窗閃爍顯示門內溫度，三位數碼管同時閃爍，再按一下? ，返回顯示箱內溫度。
6)   其他參數符號定義及說明:

字符	設定范圍	說明	出廠設定
AL	0～10.0℃	超溫報警	1.0℃
SC	-10.0～10.0℃	測量值誤差修正	隨機
Td	-10.0～10.0℃	門內與箱內的溫度差	隨機
TS	0～10.0℃	水溫與箱內的溫度差	隨機
TT	0～300S	關門加熱延時時間	隨機




PID參數符號定義及說明:

字符	設定范圍	說明	出廠設定
P1	0～50.0℃	箱內溫度控制提前量即比例限	隨機
I1	1～2500S	箱內溫度積分時間	隨機
D1	1～1000S	箱內溫度微分時間	隨機
P2	0～50.0℃	門內溫度控制提前量即比例限	隨機
I2	1～2500S	門內溫度積分時間	隨機
D2	1～1000S	門內溫度微分時間	隨機



4.        接線示意圖：
5.   注意說明：
1)   箱內傳感器斷線或短路時，溫度顯示ER1，門內傳感器斷線或短路時，溫度顯示ER2，水中傳感器斷線或短路時，溫度顯示ER3，水位檢測錯誤時，顯示ER4，蜂鳴器連續報警。
2)   測量溫度>設定溫度＋AL，則蜂鳴器斷續報警，測量溫度<設定溫度＋溫度報警值時,則蜂鳴器關閉報警,按任意可取消超溫報警聲音。
