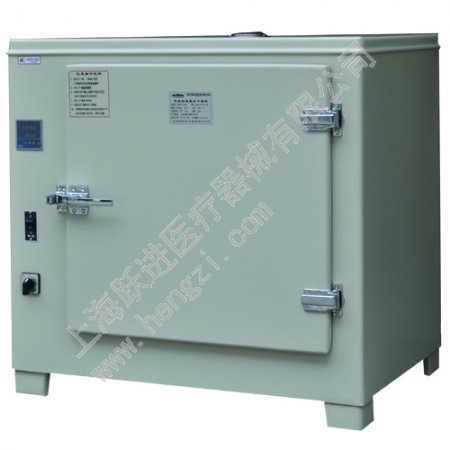

101系列電熱恒溫鼓風干燥箱
適用范圍
該產品供工礦企業、化驗室、科研單位等作干燥、烘焙、熔蠟、滅菌之用。
結構特點
不銹鋼制成的工作室即美觀大方又便于清潔。
設定溫度具有保護裝置,采用微電腦智能控溫儀控制溫度,設定、測定溫度均為數字顯示,控溫精確、可靠。
進風口開關自如、風道結構合理、工作室內溫度均勻性好。
指數型號 |
包裝箱尺寸 |
外形尺寸 |
工作室尺寸 |
額定功率 |
溫控范圍/波動度 |
擱板(塊) |
凈重/ 毛重 |
電源電壓 |
長(L)x 寬(W)x 高(H) |
長(L)x 寬(W)x 高(H) |
長(L)x 寬(W)x 高(H) |
||||||
GZX-GF101-0-S/BS |
83x64x82 |
67x53x63 |
35x35x35 |
1600 |
50-300℃/ ±1℃ |
2 |
46/60 |
220V 50Hz |
GZX-GF101-1-S/BS |
93x64x94 |
77x53x75 |
45x35x45 |
2400 |
2 |
55/85 |
||
GZX-GF101-2-S/BS |
103x74x104 |
87x63x85 |
55x45x55 |
3000 |
3 |
80/115 |
||
GZX-GF101-3-S/BS |
108x79x124 |
92x68x105 |
60x50x75 |
4000 |
3 |
110/150 |
||
GZX-GF101-4-S/BS |
131x111x152 |
112x98x130 |
80x80x100 |
6000 |
3 |
170/250 |
380V 50Hz |
|
GZX-GF101-5-S/BS |
151x111x173 |
132x98x150 |
100x80x120 |
7500 |
3 |
250/340 |
||
GZX-GF101-0-BS-II/IIH |
86x56x82 |
71x45x63 |
35x35x35 |
1600 |
II型:RT+10-200℃ ±1℃ IIH型:RT+10-300℃ ±1℃ |
2 |
46/60 |
220V 50Hz |
GZX-GF101-1-BS-II/IIH |
96x56x94 |
81x45x75 |
45x35x45 |
2400 |
2 |
55/85 |
||
GZX-GF101-2-BS-II/IIH |
106x66x104 |
91x55x85 |
55x45x55 |
3000 |
2 |
80/115 |
||
GZX-GF101-3-BS-II/IIH |
71x124x96 |
96x60x105 |
60x50x75 |
4000 |
3 |
110/150 |
||
GZX-GF101-4-BS-II/IIH |
111x152x112 |
112x98x130 |
80x80x100 |
6000 |
3 |
170/250 |
380V 50Hz |
|
GZX-GF101-5-BS-II/IIH |
151x111x173 |
132x98x150 |
100x80x120 |
7500 |
3 |
250/340 |
二.溫度控制器:
特色說明
(1) 溫度傳感器 溫度: DIN A 級Φ5mm SUS 不銹鋼制PT 100×1 支 。
(2) 溫度控制方式 P.I.D自動演算+ Fuzzy 控制。
(3) 溫度轉換 采微電腦線性補償校正。
(4) 顯示界面 LED數碼管顯示,按鍵輸入方式。
(5) 定時范圍 1. 1~9999分鐘 ;2.無定時連續運行
(6) 人性化操作
a. 自動控制 溫度電熱輸出功率調整,P.I.D微積分控制… 等。
b. 安全自檢 主要系統部件安全自檢, 當有異常發生時經由控制器指示狀態并停止加熱。
主要功能
(1) 溫度顯示精度 0.1℃ 。
(2) 溫度控制精度 ± 0.1℃ 。
(3) 偏差值校正 溫度偏差值補償、校正功能。
(4) I/O 自檢 安全自檢功能, 異常發生時自動斷電保護及故障指示。
(5) 自動演算 微電腦自動演算P.I.D. ,配合固態繼電器功率控制,使溫度控制更為精確 (比例、積分、微分+固態繼電器控制方式)。
(6) 溫度上下限保護 可設定溫度保護上下限。
(7) 保護裝置 控制器監視安全保護系統及預防式的故障自檢控制。
三.結構與材質:
(1) 內箱材質 S型:鐵板+高溫漆噴涂 BS型:SUS 不銹鋼鏡面板。
(2) 外部材質 SPCC 冷軋鋼板靜電粉體烤漆處理。
(3) 保溫材質 超細玻璃纖維棉。
(4) 箱門
a. 觀察窗 多層鋼化玻璃視窗。
b. 開啟方向 單開門設計,由左側往右側開啟方式。
(5) 擱板 GZX-GF-101-0-BS-II、GZX-GF-101-1-BS-II不銹鋼條柵擱板×2 塊 ; GZX-GF-101-3-BS-II、GZX-GF-101-4-BS-II、GZX-GF-101-5-BS-II不銹鋼條柵擱板×3 塊 ; 每層可調高度50 ㎜。
四.溫度電熱及循環:
(1) 送風方式 高阻抗馬達離心風機。送風方式為水平出風弧形循環設計。
(2) 加熱系統 微電腦智能型自動控制電熱功率平衡調溫+電熱絲加熱器。
五.安全保護裝置:
(1) 斷路器 小型開關斷路器。
(2) 控制器內部保護
a. 溫度傳感器 斷路或短路(超量程)。
b. 超溫保護 設定溫度的高溫保護設定。
(3) 外部故障偵測保護
a. 電熱保護 加熱器溫度自保護器。
(4) 故障異常報警 故障異常發生時,自動斷電熱保護,發出報警音。
六.附件:
(1). 含產品使用說明書、簡易故障排除說明、產品維護說明×1。
(2). 保險絲×1
(3). 合格證×1
七.周圍環境: 可容許使用的環境溫度范圍:5~35 ℃ ,**佳性能的環境溫度范圍:15~30 ℃。
